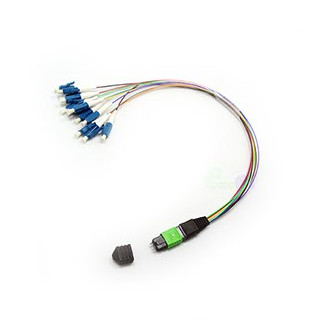

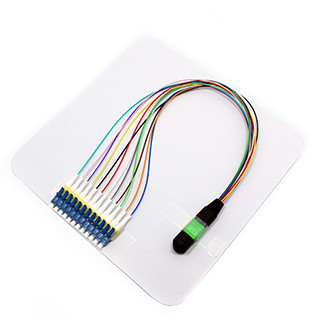

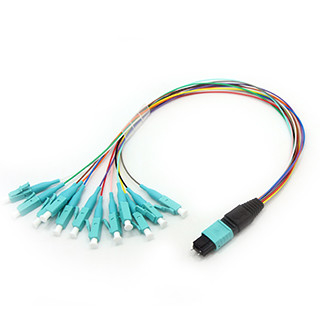

12中心MPO LCのファン・アウト0.9mm繊維光学パッチはMPO LC LGXモジュール カセットのための33cmをケーブルで通信する
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| リターン・ロス（MPO） | ≥60dB （8degree磨くこと） | 挿入損失（LC/SC/FC/ST） （IEC 61300-3-6） | ≤0.3dB |
|---|---|---|---|
| リターン・ロス（LC/SC/FC/ST） | APC≥60dB;UPC≥50dB | 耐久性 | <0> |
| 互換性 | ≤0.2dB | 引張強さ | >70N |
| ハイライト | MPO LCの繊維光学パッチ ケーブル,0.9mmの繊維光学パッチ ケーブル,12中心MPOのファン・アウト ケーブル |
||
製品の説明
プロダクトdiscribtion:
12cores MPOの男性- LCのファン・アウト0.9mmは30cm各端のMPOおよびLCのコネクターによってケーブルがMPO-LC LGXモジュール カセットのために設計されているパッチ終わる。
12F MPO- LC/SC/FC/STのファン・アウト0.9mmケーブルは40G LR4 PSM、40GBASE-SR4、40G QSFP+ PLR4および高密度データ センタのために設計されている。それは10/40/100G高密度データ センタの適用のために最大限に活用される。この12の繊維の馬具ケーブルはMPOのアダプターのパネルおよびMPOのトランクに（6） SFP+を接続するために使用される。
MPOのコネクターの細部:
| コネクター | 繊維チャネル |
 |
|
| MPOのオス・コネクタ | 12の繊維 |
| 注:オス・コネクタのタイプと接続するメス コネクタの必要性。 | |
| コネクター | 参照 | 細部の収容 |
| MPOの単一モード | IEC 61754-7 |
SM APC:緑connectors+blackのブーツ（標準的な損失MPO） SM APC:黄色いconnectors+blackのブーツ（極度の低損失MPO） |
| 多重モードMPO | IEC 61754-7 |
OM1&OM2 PC:ベージュconnectors+blackのブーツ（標準的な損失MPO） OM3&OM4 PC:水connectors+blackのブーツ（Standard&Super低損失MPO） OM3&OM4 PC:Heatherすみれ色connectors+blackのブーツ（標準的な損失MPO） |
- 大会IEC標準的なIEC-61754-7;IEC61755、Telcordia GR-1435-CORE、JIS C5982;迎合的なTIA-604-5 （FOCIS5）
- TIA-568-Cごとに構成されたケーブルで通信すること
- 迎合的な10G繊維チャネル
- 40Gおよび100G IEEE 802.3
他のコネクターの産業基準:
SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973。
LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。
FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973
ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等。
E2000:IEC61754-15
のために利用できる
G657A1 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
G657A2/B2 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
G657B3 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
OM1 62.5/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
OM2 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
OM3 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
OM4 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
OM5 50/125 MPO-LC、MPO-SC、MPO-FC、MPO-SC、MPO-ST、MPO-E2000
MPO-LC/SC/FC/STのファン・アウト0.9mm 30cmパッチ ケーブルの指定:
| Spec項目。 | 単一モード（APCの8程度は磨いた） | 多重モード（PCの平らな光沢） |
|
挿入損失（MPO） （IEC 61300-3-34） |
標準的な損失:≤0.75dB （最高）、≤0.35dB （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
標準的な損失:≤0.6dB （最高）、≤0.35 （典型的な） 極度の低損失:≤0.35dB （最高）、≤0.20dB （典型的な） |
|
挿入損失（LC/SC/FC/ST） （IEC 61300-3-6） |
≤0.3dB | ≤0.3dB |
| リターン・ロス（MPO） | ≥60dB （8degree磨くこと） | ≥25dB |
| リターン・ロス（LC/SC/FC/ST） | APC≥60dB;UPC≥50dB | ≥35dB |
| 耐久性 | <0> | |
| 互換性 | ≤0.2dB | |
| 引張強さ | >70N | |
| 実用温度 | -40に+ 85°C | |
MPOの終り表面3D干渉の索引
| 項目（IEC-61300-3-30） | 最低 | 最高 | ||
| 湾曲（mm）の半径 | ROC-X （ABS） | 2000年 | ||
| ROC-Y （ABS） | 50mm | |||
| 角度 | 角度X | -0.2° | -0.2° | |
| 角度Y | APC | 7.85° | 8.15° | |
| PC | -0.2° | -0.2° | ||
| 繊維の高さ（nm） | 1000nm | 3500nm | ||
| Max.DH.All繊維: | -300nm | 300nm | ||
| DH.Adj: | -300nm | 300nm | ||
| DH.Ave繊維: | -300nm | 300nm | ||
| 中心のすくい: | SM | N/A | N/A | |
| MM | -200nm | 300nm | ||
LC/SC/FC/STの終り表面幾何学3Dの干渉の索引
| 項目 | コネクター | PCの終り表面 | APCの終り表面 |
| 湾曲の半径 | SC/FC/ST | 10~25のmm | 5~12のmm |
| LC/MU | 7~25のmm | 5~15のmm | |
| 頂点のオフセット | ≤50 um | ||
| 繊維の球形の高さ | +/- 100 nm | ||
| 角のオフセット | ------ | 8°± 0.5° | |
LC/SC/FC/STの終り表面質（SM）
| 地帯 | 範囲（μm） | 傷 | 欠陥 | 参照 |
| :中心 | 0から25 | どれも | どれも | IECの61300-3-35:2015 |
| B:クラッディング | 25から115 | どれも | どれも | |
| C:接着剤 | 115から135 | どれも | どれも | |
| D:接触 | 135から250 | どれも | どれも | |
| E:フェルールの残り | どれも | どれも | ||
LC/SC/FC/STの終り表面質（MM）
| 地帯 | 範囲（μm） | 傷 | 欠陥 | 参照 |
| :中心 | 0から65 | どれも | どれも | IECの61300-3-35:2015 |
| B:クラッディング | 65から115 | どれも | どれも | |
| C:接着剤 | 115から135 | どれも | どれも | |
| D:接触 | 135から250 | どれも | どれも | |
| E:フェルールの残り | どれも | どれも | ||
特徴:
- 工場で移動の性能を保障するために前終わり、テストされる100%。
- 低い挿入損失、ハイ リターンの損失
- MTはマルチファイバー コネクター、4,8,12そして24の繊維のコネクター終了およびアセンブリ基づかせていた
- 繊維の固まり終了のための経済的な解決
- 低損失および標準的な損失SMおよびMMの適用のために設計されている
- 高耐久化された円形ケーブル、利用できる楕円形ケーブルおよび裸のリボンの選択
- 利用できる色分けされたハウジング繊維のタイプ、ポーランドのタイプやコネクターの等級を区別するため
- 反復性およびexchangeabilityでよい
適用:
- データ通信 ネットワーク。
- 光学系のアクセス ネットワーク。
- 記憶域のネットワーキング繊維チャネル。
- 高密度建築。
ケーブルのデッサン:
