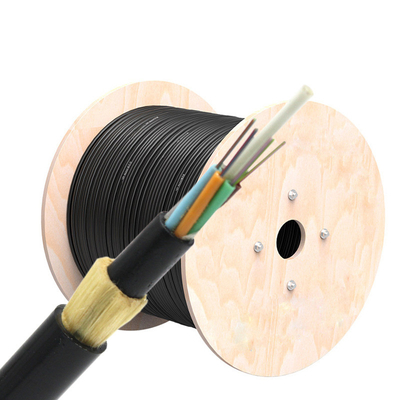

ADSS GYFTCYすべての誘電性の自己支持ケーブルの倍の外装4-144Fの黒PBT
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 繊維は数える | 4-144Fibers | 管のNO | 1~12 |
|---|---|---|---|
| 繊維/管のNO | 4-12繊維 | 緩い管の直径 | PBT:2.0 mm |
| FRPの強さメンバーの直径 | 2.0mm | 内部外装の厚さ | 1.0mm |
| Aramidヤーン セクション | 2.0mmの² | 外装の直径の厚さ | 1.7MM |
| ハイライト | ISOすべての誘電性の自己支持ケーブル,GYFTCYすべての誘電性の自己支持ケーブル,PBTの繊維光学パッチ ケーブル |
||
製品の説明
記述:

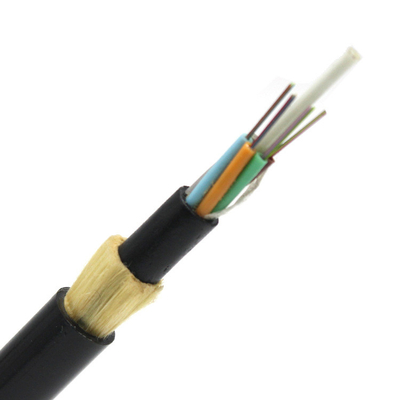

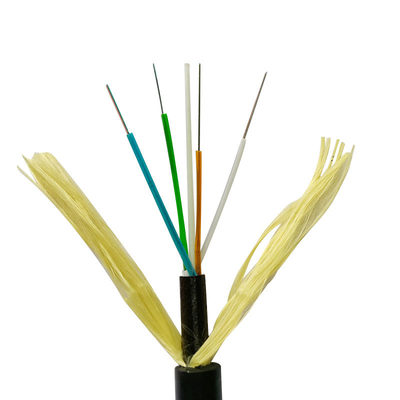

光ケーブルのADSSの構造は緩い管の歪んだ構造を採用する。250のum光ファイバーは高い係数ポリエステルから成っているおよび円形の中心を形作るためにケーブルの中心のまわりの非金属補強のメンバー（FRP）で満ちている緩い管に挿入される。中心のギャップは水妨害の軟膏で、aramidヤーンの2つの層ねじれるヤーンを補強するためにうめられる。中心のギャップは水妨害の軟膏でうめられ、中心の外のポリエチレン（PE）の内部外装はそれから対面である。aramidヤーンの2つの層はヤーンを補強するためにねじれる。最後に、外装のポリエチレン（PE）の外装はまたは突き出る。
すべての誘電性の自己支持のケーブル単一の外装（4-144F）はワイヤーかメッセンジャー ケーブルを打つ使用なしで自身の重量を支える普通電力配分または伝達に沿う頭上式の適用に取付けられている非金属ケーブル、である
100mから1500mまでケーブルの範囲の径間長。
材料仕様書:
| 繊維は数える | 4-144Fibers |
| 管のNO | 1~12 |
| 繊維/管のNO | 4-12繊維 |
| 緩い管の直径 | PBT:2.0 mm |
| FRPの強さメンバーの直径 | 2.0mm |
| 内部外装の厚さ | 1.0mm |
| Aramidヤーン セクション | 2.0mmの² |
| 外装の直径の厚さ | 1.7mm |
| ケーブルの直径（mm） | 次見なさい |
| ケーブルの重量 | 次見なさい |
| 緩い管材料 | PBT |
| 満ちる混合物（管） | チキソトロピー ゼリー |
| 水妨害 | 水Swellable材料 |
| 外装 | HDPE |
別の径間長にあるFRPのための別のspec、内部/外装の直径の厚さが........
繊維および管の標準的な色
管および個々の繊維のカラー コードは次としてテーブルに従って、ある:
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青 | オレンジ | 緑 | ブラウン | スレート | 白い |
| いいえ。 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤い | 黒い | 黄色 | バイオレット | ピンク | 水 |
技術的な変数（4-144Cores）
| 項目 | ケーブルの直径 | 純重量 |
| 2coresへの48cores | 12±0.5mm | 140kg/km |
| 96の中心 | 13.5±0.5mm | 170kg/km |
| 144の中心 | 16.0±0.5mm | 245kg/km |
| 設置温度較差 | -15--+60 | |
| 操作および輸送の温度 | -40-+70 | |
別の径間長に別のODがある
特徴および利点
ケーブルの直径は小さい、重量は軽い、スパンは1500Mに達することができタワーへの付加的な負荷は低い。
90KN上の高い引張強さ、
非金属構造、よい絶縁材、電光保護
aramidヤーンに優秀な生産技術、均一力、優秀なstress-strainの性能、優秀な射撃の抵抗および最高の反電気腐食の性能がある
停電の構造、電力線失敗は光ケーブルの正常な伝達に影響を与えない
ケーブルに優秀な空気性能があるように、滑らかな形
全誘電体の光ケーブルの構造は取付けおよび維持を促す:広い温度較差、小さい線形拡張係数は、粗い環境の条件を満たす
光ファイバーの技術的な変数SMF
| 項目 | 単位 | 指定 |
| 減少 | dB/km |
1310nm≤0.4; 1550nm≤0.3 |
| 分散 | Ps/nm.km |
1285~1330nm≤3.5、 1550nm≤18.0 |
| ゼロ分散の波長 | Nm | 1300~1324 |
| ゼロ分散斜面 | Ps/nm.km | ≤0.095 |
| 繊維の遮断波長 | Nm | ≤1260 |
| モード分野直径 | Um | 9.2±0.5 |
| モード分野の同心性 | Um | ≤0.8 |
| クラッディングの直径 | um | 125±1.0 |
| クラッディングの非環状 | % | ≤1.0 |
| コーティング/クラッディングの同心性の間違い | Um | ≤12.5 |
| コーティングの直径 | um | 245±10 |
| 曲がる、依存によって引き起こされる減少 |
1550nm、 1turnsの32mmの直径 100rumsの60mmの直径 |
≤0.5 dB |
| 証拠テスト | kpsi | ≥100 |
ITUの推薦G.657は単モードくねり無感覚な繊維パッチ ケーブルの2つのクラスを指定する:G.657 AおよびG.657 B。各部門（AおよびB）は2つの下位範疇にそれから分けられる:G.657.A1、G.657.A2およびG.657.B1、G.657.B2。G.657.A1繊維の最低の曲げ半径は10のmmであるG.657.A2およびG.657.B1繊維G.657.B2の7.5 mmはであり、繊維は5つのmmである。の中で、ITU-T G.657.A1およびITU-T G.657.A2繊維はITU-T G.652.D繊維に完全に準拠している。
光ファイバーの技術的な変数MMF
| 項目 | 単位 | 指定 | |
| 減少 | dB/km | 850nm≤3.5 | |
| 帯域幅 | MHz*km | 50/125µm | 62.5/125µm |
| 850nm≥200 | 850nm≥160 | ||
| 1300nm≥200 | 1300nm≥200 | ||
| ステップ | dB | ≤0.1 | |
| 繊維長さおよびポイント不連続上の不規則性 | dB | ≤0.1 | |
| 相違の後方散乱係数 | dB/km | 50/125µm | 62.5/125µm |
| ≤0.08 | ≤0.1 | ||
| クラッディングの直径 | um | 125±1.0 | |
| クラッディングの非環状 | % | ≤1.0 | |
| コーティング/クラッディングの同心性の間違い | Um | ≤12.5 | |
| コーティングの直径 | um | 245±10 | |
| 曲がる、依存によって引き起こされる減少 |
850nm、1300nm 100つの回転、75mmの直径 |
≤0.5 dB | |
| 証拠テスト | kpsi | ≥100 | |
技術的なデータ伝送
| 繊維のタイプ | 減少 |
OFL 帯域幅 |
有効な形態上の帯域幅 | 10ギガビットのイーサネットSX | 最低の曲げ半径 | |||
|
条件 |
1310/1550nm | 850/1300nm |
850/1300n m |
850nm |
850nm |
/ |
||
| 典型的 | 最高 | 典型的 | 最高 | |||||
| 単位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
| 50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
| 62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
| OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BIF-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BIF-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
