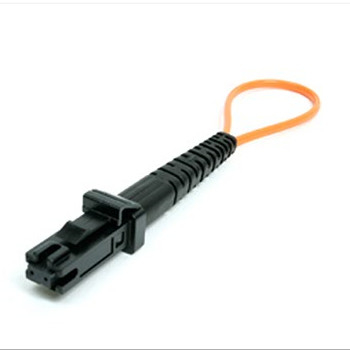

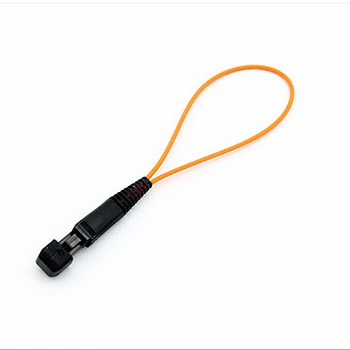

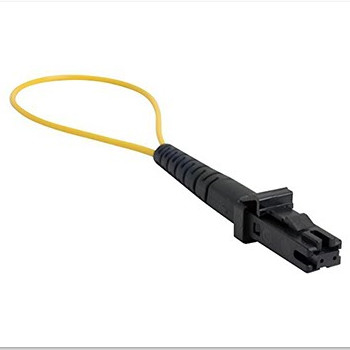

MT-RJ 光ファイバー ループバック ケーブル MT C フェルール シングルモード コンパクトなフットプリント

説明

光ファイバー ループバック モジュールは、光ループバック アダプターとも呼ばれます。それらは、ボードまたはその他の機器のテスト、エンジニアリング、および燃焼段階用に設計されています。ファイバー ループバックは、システム テスト エンジニアに、ネットワーク機器の伝送能力と受信感度をテストするためのシンプルかつ効果的な方法を提供します。

光ファイバー ループバックは、光ファイバー信号のリターン パッチのメディアを提供します。通常、光ファイバーのテスト アプリケーションやネットワークの復元に使用されます。

アプリケーションのテストで使用される場合、ループバック信号は問題の診断に使用されます。ベスト プラクティスは、ループバック テストをネットワーク機器に 1 つずつ送信して、問題を特定することです。

SC 光ファイバー ループバックは、コンパクトなフットプリントで設計されています。これらは、ファスト イーサネット、ファイバー チャネル、ATM、およびギガビット イーサネットに準拠しています。

素材の詳細

ループバック ケーブルの仕様

光ファイバー ループバック テスト

通常、ループバック テストは、通信デバイスから信号が送信され、デバイスが正常に機能しているかどうかを判断する方法として、またはネットワーク内の障害のあるノードをトラブルシューティングする方法としてデバイスにループバックされるテストです。光ファイバーループバックテストに関しては、デバイスの動作信頼性を検証するために光ループバックが使用されます。データ伝送に光ファイバー ループバック ケーブルまたは光ファイバー ループバック モジュールを使用すると、デバイスから発信された信号は、アクティブ コンポーネントの送信 (Tx) 側から同じコンポーネントの受信 (Rx) 側にループバックされます。

応用

実際のアプリケーションでは、光ファイバー トランシーバーのチェックに光ファイバー ループバック テストがよく使用されます。トランシーバーには光信号を送受信するための 2 つのポートがあるため、ポートがまだ動作しているかどうかをテストする必要があります。したがって、光ファイバー ループバック テストは、トランシーバーのメンテナンスに最も便利な方法です。テスト プロセスでは、レーザー信号をトランスミッタ ポートからレシーバ ポートに戻します。次に、送信されたパターンが受信されたパターンと比較され、それらが同一でエラーがないことを確認します。

インデックス ループバック ケーブルの注文

特定のトランシーバーにはどれを選択しますか?

トランシーバーとループバックの共通機能を考慮すると、トランシーバーのループバックを選択する際には、コネクタの種類、研磨の種類、およびケーブルの種類について考慮する必要があります。主に使用される一部のトランシーバー モジュールの選択ガイドを次の表にまとめます。

表 1: 10G SFP+ トランシーバーのループバックの選択肢

表 2: 40G QSFP+ トランシーバーのループバックの選択肢

表 3: 100G QSFP28 トランシーバーのループバックの選択肢

表 4: CFP トランシーバーのループバックの選択肢

結論

この投稿では、最も一般的に使用されている光ファイバー トランシーバーの特定のファイバー ループバックの選択について説明します。この投稿で言及されていない他のトランシーバー モジュールについては、インターフェイスの種類、物理的な接触、およびケーブルの種類に関する詳細を取得することで、適切なループバックを選択する方法を知ることもできます。
